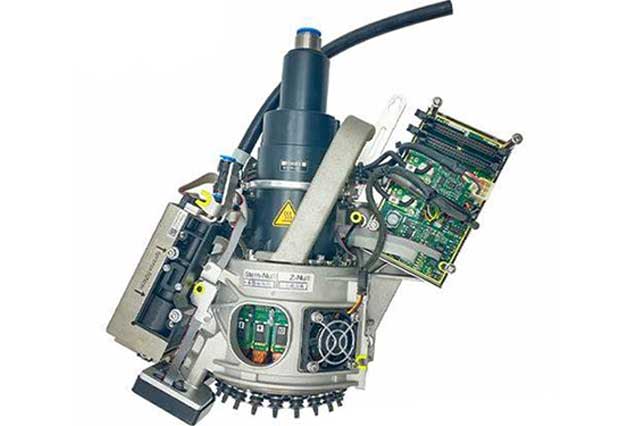

siplace tx系列cpp贴片头真空系统由两个主要部分组成：
拾取/贴片回路：拾取与吸持元件的真空，用于贴片的吹气

保持回路：当元件在吸嘴上，不在拾取位置时，吸持元件

拾取回路（真空）

  1. 真空分配器 (4.8 -5.0 bar)

  2. z 轴收缩装置

  3. 冷却系统 x 轴电机的空气

  4. 段位器

  5. 拾取/贴片回路

  6. 保持回路

  7. 平滑的分配板盘

  8. 中间分配器板

  9. mhcu

  10. 拾取过程中，吸嘴上的真空达到最大。

  11. 通过压力控制阀测量真空/吹气值。

拾取/抛料回路（吹气）
拾取/贴片回路通过平滑的分配板盘与保持回路相连。

调压阀可在拾取/贴片回路中实现最大真空与最大吹气之间的无限次调整。
