在pcba(printed circuit board assembly,印刷电路板组装)的制造前和制造过程中,为了确保最终产品的质量和可靠性,需要进行多种测试。以下是七种关键的测试方法总结:

1. 手动目视检查(mvi)

描述:手动目视检查(manual visual inspection, mvi)是pcb制造初期最基础的测试方法。测试人员使用肉眼检查pcb板上的缺陷,如划痕、污渍、线路断裂等。然而,随着pcb复杂度的增加,这种方法越来越难以进行精细检查,且容易出错。

应用场景:适用于初步检查和小批量生产中的快速检查。


2. 自动光学检查(aoi)

描述:自动光学检查(automated optical inspection, aoi)利用先进的摄像机和图像处理软件,检查已焊接元件的位置、极性和焊接质量。这种方法能够精确捕捉焊接缺陷,如焊锡短路、焊锡不足等。

应用场景:适用于大规模生产中的质量控制,可以及时发现并纠正焊接问题,提高生产效率。


3. x射线检测

描述:x射线检测能够穿透pcb板,检查焊点下的隐蔽缺陷,如bga(ball grid array)元件焊接的正确性、焊锡球的缺失或偏移等。

应用场景:用于检测复杂和高密度pcb板中的隐藏缺陷,确保焊接质量。


4. 在线测试(ict)

描述:在线测试(in-circuit test, ict)通过在pcb板上插入测试探针或夹具,测量电路的电气特性,如电阻、电容、电感等,以检测开路、短路等故障。

应用场景:适用于批量生产中的质量控制,能够有效检测电路板的电气性能问题。


5. 功能测试(fct)

描述:功能测试(functional circuit test, fct)在pcba生产完成后进行,通过烧录ic程序,对整个pcba板的功能进行验证,确保产品在实际应用中能够正常工作。

应用场景:全面评估产品的性能,发现并反馈设计和生产中的问题,确保最终产品的功能性和可靠性。


6. 飞针测试(fpt)

描述:飞针测试(flying probe test, fpt)使用临时的探针在电路板上测量信号,适用于快速原型制作和小批量生产。尽管其测试速度不如ict,但灵活性高,无需专门的测试夹具。

应用场景:适用于小批量生产和原型制作中的快速测试。


7. 环境测试

描述:环境测试包括温度循环测试、湿度测试和振动测试等,模拟电路板在不同环境条件下的工作性能,检测元件的稳定性和可靠性。

应用场景:确保pcba在各种极端环境下都能正常工作,特别适用于军工、越野汽车等需要高可靠性的领域。

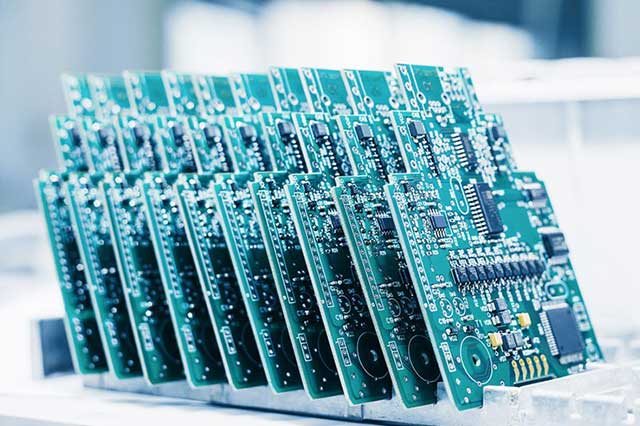

pcba制造测试方法总结

以上七种测试方法在pcba制造前和制造过程中起着至关重要的作用。通过综合运用这些测试方法,可以确保pcba的质量和性能,满足客户需求和行业标准。在选择测试方法时,需要根据具体的项目要求、生产量和成本因素进行权衡,以实现最优的测试效果。
