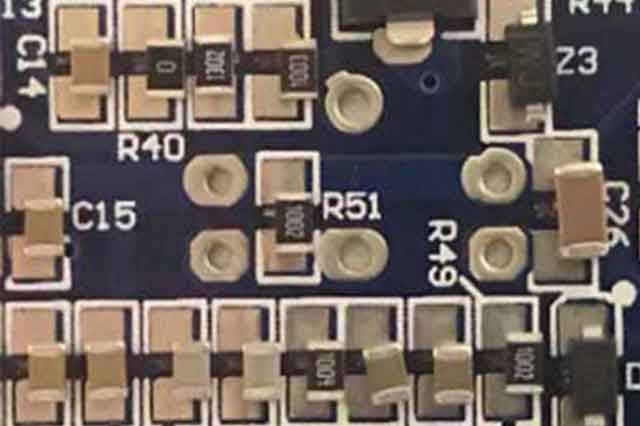

smt(表面贴装技术)作为现代电子组装行业中的关键技术,其准确性和稳定性对于产品质量至关重要。然而,在实际生产过程中,smt元件偏移是一个常见问题,可能由多种因素导致。为了改善这一问题,以下提出一系列改善方案。

一、原因分析

锡膏质量问题:锡膏的黏性不足或助焊剂含量过高,都可能导致焊接过程中元件移位。

设备校准与维护:贴片机、锡膏印刷机等设备的校准不准确或维护不足,会影响元件贴装的精确性。

操作不当:如吸嘴气压设置不当、锡膏涂抹不均匀等,都会增加元件偏移的风险。

外部环境因素:加工环境的清洁度和稳定性不佳,如气流扰动,也可能导致元件移动。

元器件与pcb板匹配问题:元器件尺寸、引脚与pcb焊盘不匹配,也可能导致焊接不良和偏移。


二、改善方案

1. 优化锡膏选择与使用

选用高质量锡膏:选择贴合度大、质量好的锡膏,确保其在焊接过程中具有足够的粘性,以增强元器件与pcb板之间的粘结力。

控制助焊剂含量:选用合适助焊剂含量的锡膏,防止在焊接过程中因焊剂流量过大导致元件移位。

确保锡膏新鲜度:避免使用过期或长时间存放的锡膏,以减少助焊剂变质对焊接质量的影响。


2. 加强设备校准与维护

定期校准设备:使用高精度设备对定位坐标进行反复校准,确保贴片机等设备的精确度。

定期维护设备:定期对设备进行检查和维护,防止设备老化或磨损导致的定位误差。

检查机器质量:定时检查机器质量,及时排查质量隐患,确保设备处于最佳工作状态。


3. 优化操作过程

调整吸嘴气压:在调试过程中认真仔细,确保贴片机吸嘴的气压设置适当,以增强元器件的贴装压力。

均匀涂抹锡膏:使用钢网等工具将锡膏均匀、准确地印刷到pcb焊盘上,避免出现厚薄不均的情况。

保持环境稳定:保持加工环境的清洁和稳定,减少因外部环境因素引起的元器件移动。


4. 加强质量管理

严格质量控制:在smt组装过程中,对锡膏印刷质量、元件贴装精度和焊接质量进行严格把控,确保每个环节都符合标准。

引入自动检测:利用aoi(自动光学检测)等先进技术手段,对焊接完成的pcb板进行高效、准确的检测,及时发现并修复焊接缺陷。


5. 改进设计与材料匹配

优化pcb设计:在pcb设计时充分考虑元件的布局、走线、焊盘大小及间距等因素,以适应smt工艺要求。

确保元器件与pcb匹配:选用与pcb板材料相匹配的元器件,确保其在焊接过程中能够稳定贴合。


三、smt元件偏移改善方案总结

smt元件偏移是一个需要综合多方面因素进行改善的问题。通过优化锡膏选择与使用、加强设备校准与维护、优化操作过程、加强质量管理以及改进设计与材料匹配等措施,可以显著提高smt组装的准确性和稳定性,减少元件偏移等不良现象的发生。同时,这也需要生产过程中的各个环节紧密配合、共同努力,以实现产品质量的持续提升。
