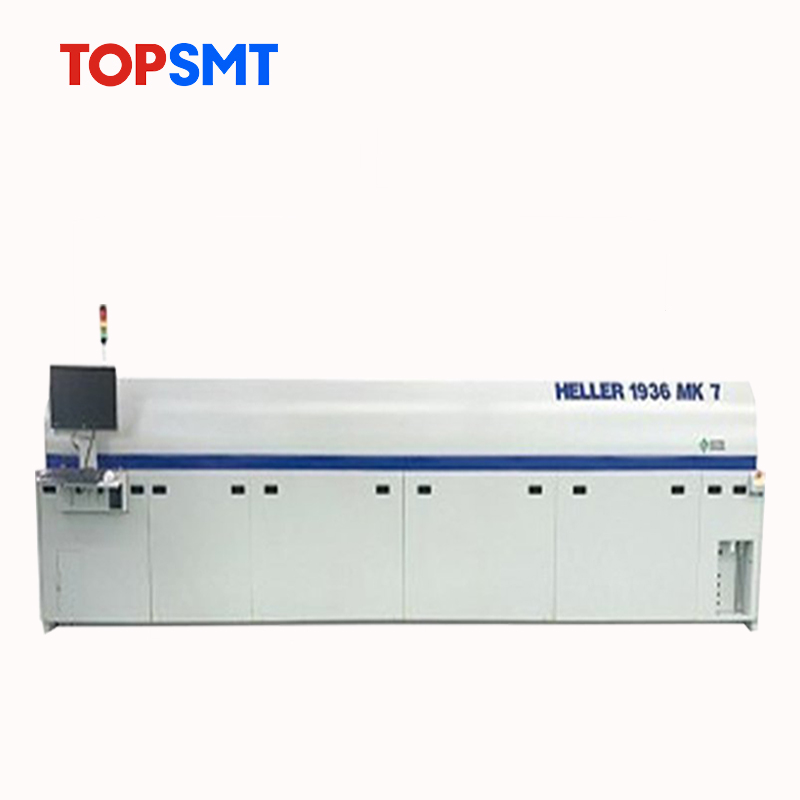

回流炉，也被称为回流焊，是一种重要的电子制造设备，它通过热风循环的加热方式进行焊接操作。这种设备的设计巧妙，具有四个功能温区，每个温区在焊接过程中都扮演着不同的角色。

1. 预热区是回流炉的第一个温区，其主要作用是将贴装好的pcb（印刷电路板）慢慢升温。预热过程以爬坡样的曲线进行，旨在防止因温差瞬间过大而导致pcb爆板或某些元件爆裂。此外，预热还能防止锡膏助焊剂在瞬间被热熔氧化，从而确保后续温区的正常作用。预热过程确保了板子和元件整体温度的逐步升高，为后续焊接操作奠定了坚实的基础。

2. 恒温区是回流炉的第二个温区，其主要目的是让pcb和元件整体达到一个均衡的温度。由于pcb板上有多种元件，这些元件由不同材料制成，而不同的材料受热吸热水平各异。为了防止在加热区出现爆裂现象，恒温区的设置至关重要。通过恒温区的作用，板子和元件整体基本达到一个峰值温度，为后续的加热操作提供了稳定的温度环境。

3. 加热区是回流炉的核心部分，也是温度最高的区域，通常可达到220-250摄氏度。在这一区域，助焊剂受热热熔挥发，锡粉热熔变为液态锡。液态锡的出现使得各类元件能够顺利爬锡，从而实现与pcb焊盘的连接。加热区的精确控制对于焊接质量至关重要，它能确保元件与pcb之间的牢固连接。

4. 冷却区是回流炉的最后一个温区，其主要目的是让液态锡冷却下来变为固态。这一过程中，液态锡逐渐凝固，将各类元件与pcb焊盘固定在一起。冷却过程需要精确控制，以确保焊接点的强度和稳定性。通过合理的冷却设计，回流炉能够确保焊接质量的稳定性和可靠性。

总之，回流炉的四个功能温区在焊接过程中各自发挥着独特的作用，共同确保了焊接质量和生产效率。这种设备的广泛应用为电子制造业的发展提供了有力支持。
