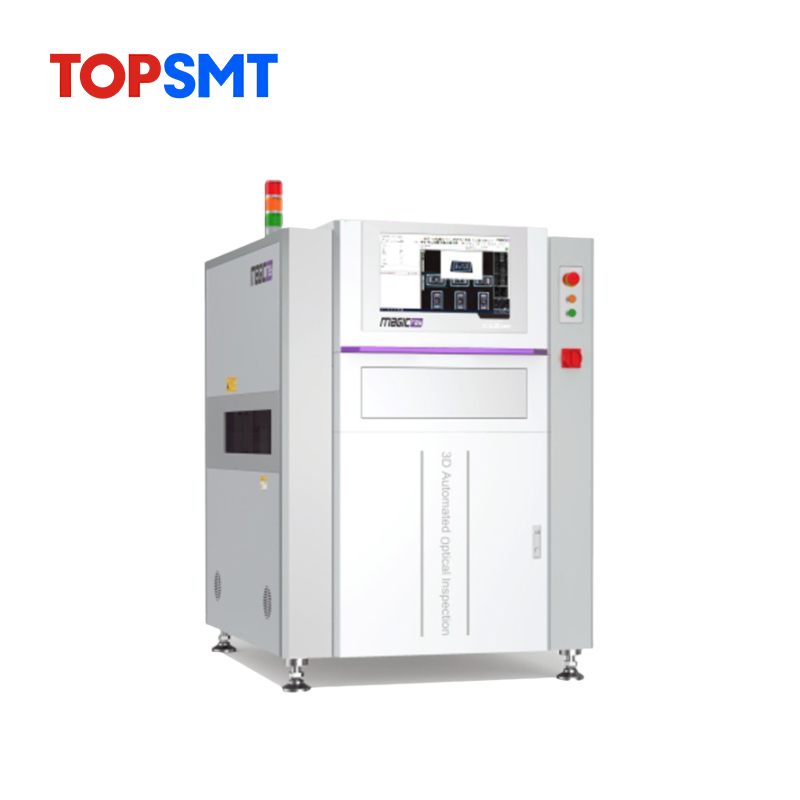

在smt贴片加工厂中,aoi(自动光学检测仪)是一项至关重要的检测设备。 aoi通常位于回流焊之后,被称为炉后aoi。但随着电子产品的不断进步,许多产品需要在回流焊之前进行aoi检查,即炉前aoi。炉前aoi的配置并非必需,而是根据产品类型和工艺需求来决定。
炉前aoi的主要作用体现在以下几个方面:
1. 检查屏蔽盖下的贴装质量。在现代电子产品中,特别是智能手机行业,大量使用屏蔽盖来保护内部电路和电子元件。由于屏蔽盖的存在,炉后aoi难以检测到其下的电子元件贴装情况。因此,炉前aoi的引入能够提前检测屏蔽盖下的元件贴装品质,从而提高产品的整体品质。
2. 检测缺件、漏件。由于贴片机的操作误差或抛料现象,可能会导致部分焊盘上没有贴装到电子元件。炉前aoi能够及时发现这些问题,相较于炉后检测,提前发现问题点,使得维修处理更为便捷。
3. 检测错件。在贴片过程中,有时会出现吸取和贴装错误,导致元件被放置在错误的位号上。炉前aoi的检测能够及时发现这种错误,相较于炉后焊接后再进行维修,处理更为方便。
4. 检测反件。贴片机在贴装过程中可能会出现元件贴反的情况。炉前aoi能够提前发现这一问题,相较于炉后焊接后再进行融锡处理,处理更为简便。
aoi的自动光学检测技术不仅提高了产线的产能效率,还大大提升了产品品质。通过相机扫描、照射采集图像,并结合算法分析与ok板比对,aoi能够迅速发现不良板,为生产过程中的质量控制提供了有力保障。
