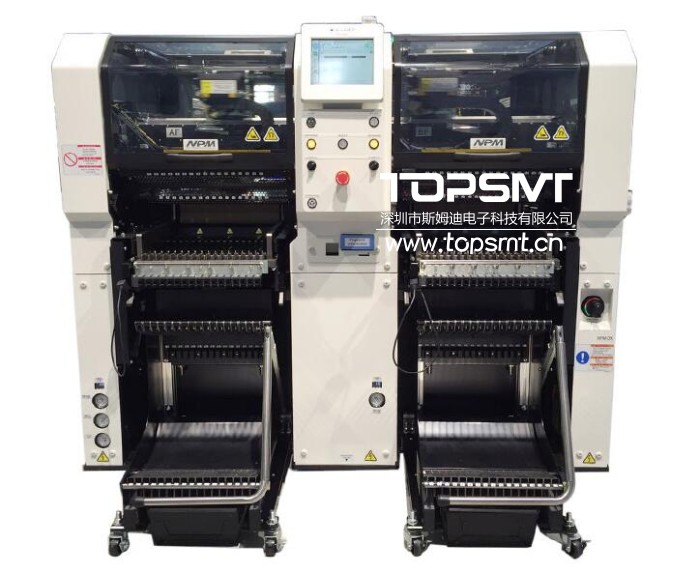

松下模块化贴片机npm-dx

松下模块化贴片机npm-dx产品参数：

机种名：npm-dx

基板尺寸（选择长型规格传送带时）：

单轨：l50mm*w50mm~l510mm*w590mm

双轨：l50mm*w50mm~l510mm*w300mm

基板替换时间（选择短型规格传送带时）：

单轨：2.1s(l275mm以下)

双轨：4.8s（l275mm超过~l460mm以下）

*随基板规格不同情况有异

电源：三相ac200,220,380,400,420,480v  5.0kva

空压源：min.0.5mpa、 200l/min(a.n.r.)

设备尺寸：w1665mm*d2570mmx2*h1444mmx3

重量：3600kg(只限主体：因选购件的构成而异。）

贴装头：轻量16吸嘴贴装头v2（搭载4个贴装头时）

贴装最快速度：184800 cph(0.0195s/方形芯片)

ipc9850(1608):130000cph*4

贴装精度（cpk≥1）：±25μm/方形芯片

元件尺寸（mm）：0201元件*5*6/03015元件*5/0402元件*5~l6*w6*t3

贴装头：轻量8吸嘴贴装头（搭载4个贴装头时）

贴装最快速度：96000 cph(0.0375s/方形芯片)

贴装精度（cpk≥1）：±25μm/方形芯片，±25μm/qfp 12mm~32mm，±40μm/qfp 12mm以下

元件尺寸（mm）：0402元件*5~l45*w45 or l100*w40*t12

元件供给

编带宽：4*7/8/12/16/24/32/44/56mm

4*7、8mm编带：max.136连

杆状：max.16连
